Размер лифта для инвалидов: ГОСТ 33652-2015 (EN 81-70:2003) Лифты пассажирские. Технические требования доступности, включая доступность для инвалидов и других маломобильных групп населения — sp-love.ru

Адаптация лифтов для МГН и инвалидов

Для обеспечения доступа инвалидов и других категорий МГН на этажи выше или ниже этажа основного входа в здание, объекты следует оборудовать адаптированными пассажирскими лифтами и/или подъемными платформами. Выбор средств и необходимость их сочетания устанавливаются в задании на проектирование.

Согласно пункту 6.2 свода правил 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения», ширина дверного проёма пассажирского лифта должна быть не менее 0.9 м, площадь кабины для размещения в ней инвалида на кресле-коляске с сопровождающим лицом, следует проектировать не менее 1100х1400 мм.

Для создания правильного проекта доступности необходимо качественно подготовленное техническое задание!

Тифлоцентр «Вертикаль» разрабатывает проекты по доступности лифта и лифтового холла для маломобильных групп населения. Для этого необходимо скачать заполненное техническое задание на проектирование или оставить заявку на нашем сайте.

Напротив выхода из лифтов, доступных для МГН, на высоте 1.5 м должно быть цифровое обозначение этажа размером не менее 0.1 м, контрастное по отношению к фону стены. Если стенка напротив выхода из лифта отсутствует, номер этажа обозначается на боковом откосе входного проёма в лифт (п. 6.2.16 СП 59.13330.2016). Если на объекте доступны все лифты, то их маркировка знаком доступности для инвалидов необязательна.

В кабине лифта необходим монтаж опорных поручней вдоль стен на высоте 900 и 700 мм от уровня пола. Поручни должны иметь форму цилиндрических труб с диаметром не более 38-40 мм, без выступающих элементов конструкции и крепёжных элементов. Допускается нанесение на ручку поручня тактильной информации с применением системы Брайля. Кроме того, чтобы колясочник смог удостовериться, что полностью заехал в кабину и затем задом выехать из кабины, с противоположной от дверей стены нужно установить большое зеркало. Также для удобства незрячих пассажиров, кнопки этажей в кабине лифта должны дублироваться текстом по системе Брайля.

В данном руководстве учтены изменения нового свода правил СП 59.13330.2016. Схема адаптации соответствует нормам, вступившим в силу 15 Мая 2017 года.

Нажмите на нужный элемент и узнайте как обеспечить его доступность:

№ п/п	Наименование	Принцип обеспечения доступности	Параметры	ТЗ	Прайс	Видео

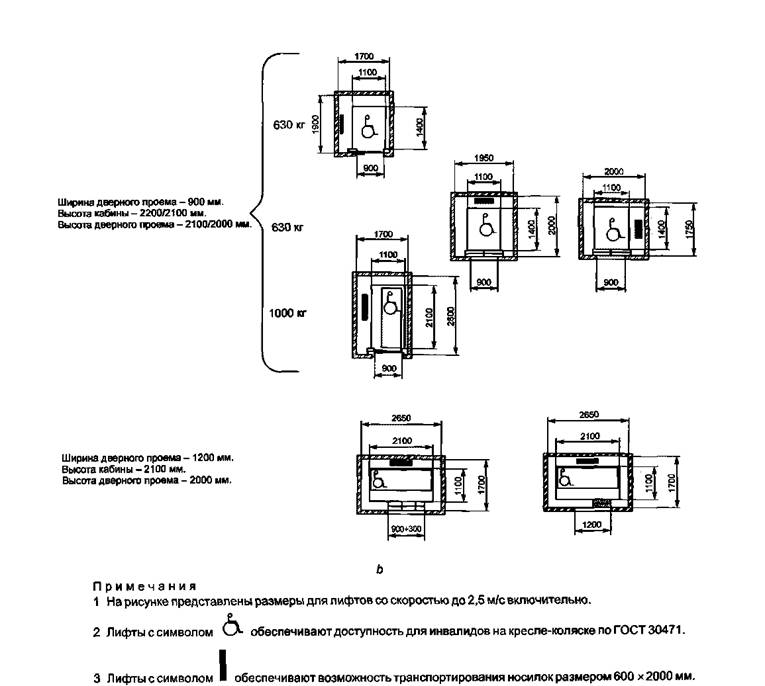

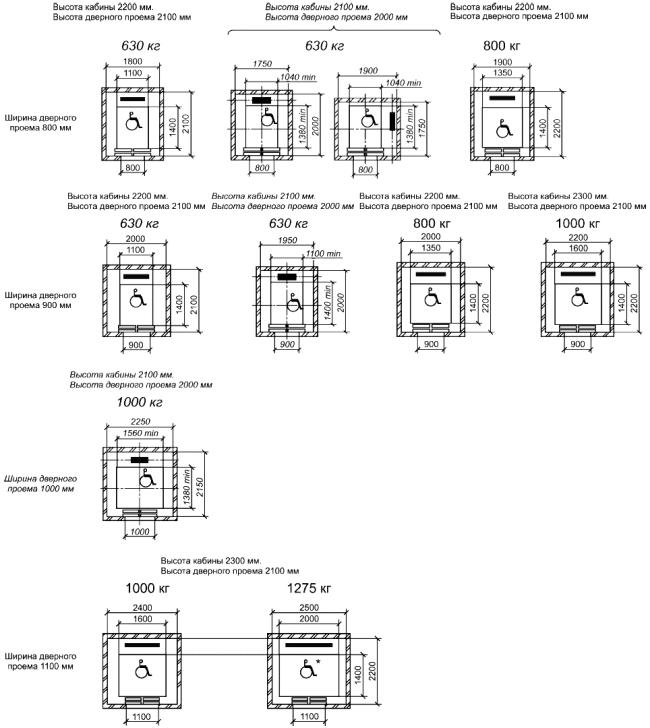

1	Размер кабины лифта	Здания следует оборудовать пассажирскими лифтами или подъемными платформами для обеспечения доступа инвалидов на креслах-колясках.	Размеры кабины лифта должны обеспечивать размещение п. 6.2.13, 6.2.14, 6.2.15 СП 59.13330.2016, п. 9.3 СП 136.13330.2012
2	Тактильные наклейки с применением шрифта Брайля	Предназначены для обозначения кнопок этажей с применением шрифта Брайля.	п. 10.2.1, 10.4.2 СП 136. 13330.2012, п. 6.5.2, 6.5.9 СП 59.13330.2016 ГОСТ Р 52131-2003
3	Тактильная пиктограмма этажа	Для возможности незрячему человеку узнать этаж	Имеют тактильный эффект, устанавливаются на высоте 1,2 – 1,6 м от уровня пола. Последующая пиктограмма устанавливается в зоне видимости предыдущего указателя. п. 6.5.1, 6.3.6 СП 59.13330.2016
4	Настенные опорные поручни	Для незрячих — направляющий элемент с применением тактильной информации. Для опорника — необходимая точка опоры.	Диаметр захвата 38-40 мм, высота установки 900 (700) мм. Может изготавливаться как из отдельных труб, так и с применением специальных поручней-отбойников. Для обеспечения информацией незрячего человека оборудуется тактильной информацией с применением системы Брайля. п. 6.4.2, 6.4.3 СП 59.13330.2016, Таблица А1 СП 136.13330.2012
5	Размер двери лифта	Для обеспечения доступа всем категориям МГН.	Следует применять лифты с шириной дверного проема 0,9 м и более. 6.2.13, 6.2.15 СП 59.13330.2016
6	Контрастная маркировка габаритов проема	Для облегчения идентификации двери слабовидящими людьми и человеком с когнитивными ограничениями.	Контрастная лента шириной 50 мм по периметру проема. Применяется в случае отсутствия контраста двери со стеной. п. 6.2.23 СП 59.13330.2016
7	Визуально-акустическое табло (система)	Позволяет передавать информацию визуальным и акустическим способом. Актуально для информирования всех категорий граждан по принципу «универсального дизайна». Дополнительно применяется для оповещения всех категорий о возникновении экстренной ситуации.	Устанавливается на высоте 2 м от пола, подключается к общей системе оповещения «СурдоЦентр», пожарной сигнализации. п. 6.5.3, 6.5. 4, 6.5.7 СП 59.13330.2016

Лифтовый холл

Нажмите на нужный элемент и узнайте как обеспечить его доступность:

№ п/п	Наименование	Принцип обеспечения доступности	Параметры	ТЗ	Прайс	Видео
8	Отбойник для инвалидной коляски	Для защиты дверного покрытия при открывании её инвалидной коляской.	Ширина на 100 мм уже дверного полотна, высота 300 мм. Установка на высоте 50 мм от нижнего края двери с обеих сторон. Материал изготовления -нержавеющая сталь. п. 6.1.5 СП 59.13330.2016
9	Табличка название кабинета	Для идентификации назначения помещения.	Размещается рядом с дверью на высоте от 1,4 до 1,6 м со стороны дверной ручки п. 6.5.2, 6.5.9 СП 59.13330.2016, п. 10.2.5 СП 136.13330.2012
10	Световой маяк	Для обозначения доступного выхода из помещения, а именно идентификации дверного проема слабовидящим и человеком с когнитивными ограничениями. Рекомендуется обозначать эвакуационные выходы.	Устанавливается на высоте не менее 1500 мм парой световых маяков, для обозначения габаритов выхода. Комплектуются тактильными пиктограммами. п. 6.5.2, 6.5.3, 6.5.4, 6.5.5 СП 59.13330.2016
11	Тактильные пиктограммы «направление к доступному санузлу»	Для легкой идентификации направления движения к туалету.	Блок пиктограмм «направление» и «санузел для МГН». Рекомендуемый размер пиктограммы 150х150 мм, устанавливается на высоте 1,2 до 1,6 мм, рядом друг с другом. п. 10.2.1, 10.2.2 СП 136.13330.2012, п. 6.5.2, 6.5.9 СП 59.13330.2016 ГОСТ Р 52131-2003
12	Тактильные пиктограммы «Лифт для инвалидов»	Для легкой идентификации направления движения к лифту для всех категорий людей, включая с нарушением зрения. Обычно обозначается контрастом к окружающему пространству стены.	Имеет визуально-тактильное изображение человека в кабинке со стрелками направления движения. Рекомендуемый размер пиктограммы 15х15 см. п. 10.2.1, 10.2.2 СП 136.13330.2012, п. 6.5.2, 6.5.9 СП 59.13330.2016 ГОСТ Р 52131-2003

НАШЕ ПРЕИМУЩЕСТВО — ДОЛГОЛЕТНИЙ ОПЫТ и КАЧЕСТВО!

Лифты. Специальные требования доступности для инвалидов и других маломобильных групп населения при капитальном ремонте и приспособлении зданий и сооружений

ГОСТ Р 34580-2019 Лифты. Специальные требования доступности для инвалидов и других маломобильных групп населения при капитальном ремонте и приспособлении зданий и сооружений

ГОСТ Р 34580-2019

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛИФТЫ
Специальные требования доступности для инвалидов и других маломобильных групп населения при капитальном ремонте и приспособлении зданий и сооружений
Lifts.

Special requirements of accessibility for persons and other groups of population with disability in case of major repairs and accommodation of buildings and structures

МКС 91.140.90

Дата введения 2020-06-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены».

Сведения о стандарте

РАЗРАБОТАН Ассоциацией «Российское лифтовое объединение» (Ассоциация «РЛО»), Открытым акционерным обществом «Щербинский лифтостроительный завод» (ОАО «ЩЛЗ»)

ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 сентября 2019 г. N 122-П)
Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. N 1044-ст межгосударственный стандарт ГОСТ 34580-2019 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2020 г.
ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты».

1 Область применения

Настоящий стандарт распространяется на лифты, предназначенные для транспортирования людей или людей и грузов, и устанавливает специальные требования по обеспечению доступности для инвалидов и других маломобильных групп населения лифтов при капитальном ремонте или приспособлении сущ ествующ их зданий и сооружений.

Выполнение требований настоящего стандарта осуществляется путем модернизации или замены находящихся в эксплуатации лифтов.

Выполнение требований настоящего стандарта обеспечивает доступность лифтов с учетом ограничений строительной части сущ ествующ их зданий.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 33605 Лифты. Термины и определения
ГОСТ 33984.1-2016 (ЕН 1-20:2014) Лифты. Общие требования безопасности к устройству и установке. Лифты для транспортирования людей или людей и грузов
ГОСТ 33652-2019 (EN 81-70:2018) Лифты. Специальные требования безопасности и доступности для инвалидов и других маломобильных групп населения

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www. easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 33605, ГОСТ 33984.1, ГОСТ 33652.

4 Существенные опасности и препятствия для обеспечения доступности

Существенные опасности, опасные ситуации и опасные события — по ГОСТ 33652-2019 (раздел 4).

5 Требования по обеспечению доступности

5.1 Общие требования

5.1.1 Доступность лифтов определяется с учетом категорий пользователей и ограничений строительной части лифтов в существующих зданиях.

5.1.2 Уровень звука при подаче звукового сигнала или голосового оповещения регулируется в диапазоне, установленном ГОСТ 33652-2019 (пункт 5.1.2) с учетом условий эксплуатации.

5.2 Двери кабины и шахты

5.2.1 Ширина дверного проема

Двери кабины и шахты лифта должны быть автоматическими горизонтально-раздвижными.

Ширина дверного проема в свету для обеспечения доступности должна быть не менее 800 мм.

В существующих зданиях допускается меньшая ширина дверного проема при наличии ограничений строительной части лифтов.

В тех случаях, когда из-за ограничений строительной части ширина дверного проема 800 мм не может быть обеспечена, сохраняется доступность лифтов для пользователей на креслах-колясках уменьшенных размеров, пользователей с тростями, ходунками, костылями и другими средствами содействия передвижению, а также для других категорий пользователей по ГОСТ 33652-2019 (приложение А).

5.2.2 Доступность лифтов на этажных площадках*

На всех этажах зданий должен быть обеспечен беспрепятственный доступ пользователей клифтам.

Освещение этажных площадок — по ГОСТ 33984.1—2016 (подпункт 5.3.7.1).

* Не относится к области ответственности лифтовых организаций.

5.2.3 Время задержки начала закрытия дверей

Время задержки начала закрытия дверей с автоматическим приводом должно быть достаточным для доступа пассажиров, и система управления должна предусматривать возможность регулирования времени задержки начала закрытия дверей согласно ГОСТ 33652-2019 (пункт 5.2.2).

Для обеспечения возможности прерывания задержки времени на закрытие дверей в кабине может быть предусмотрена кнопка закрывания двери.

5.2.4 Устройство контроля дверного проема

Для предотвращения физического контакта закрывающихся створок дверей лифта с пользователем, находящимся в дверном проеме лифта, должно быть предусмотрено устройство контроля дверного проема по ГОСТ 33984. 1—2016 (подпункт 5.3.6.2.2.1).

5.3 Размеры кабины, оборудование в кабине, точность остановки кабины

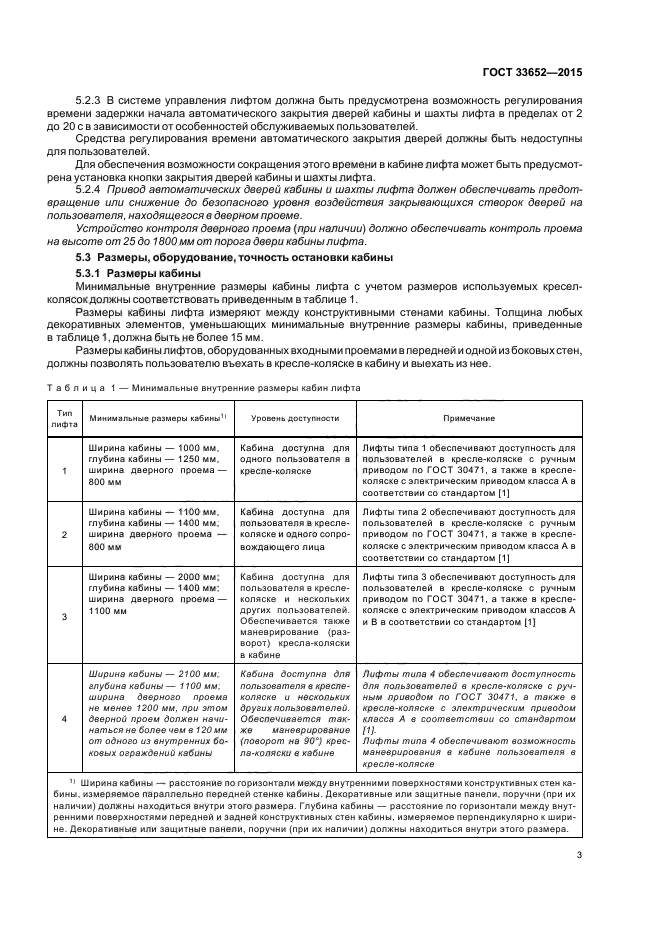

5.3.1 Размеры кабины

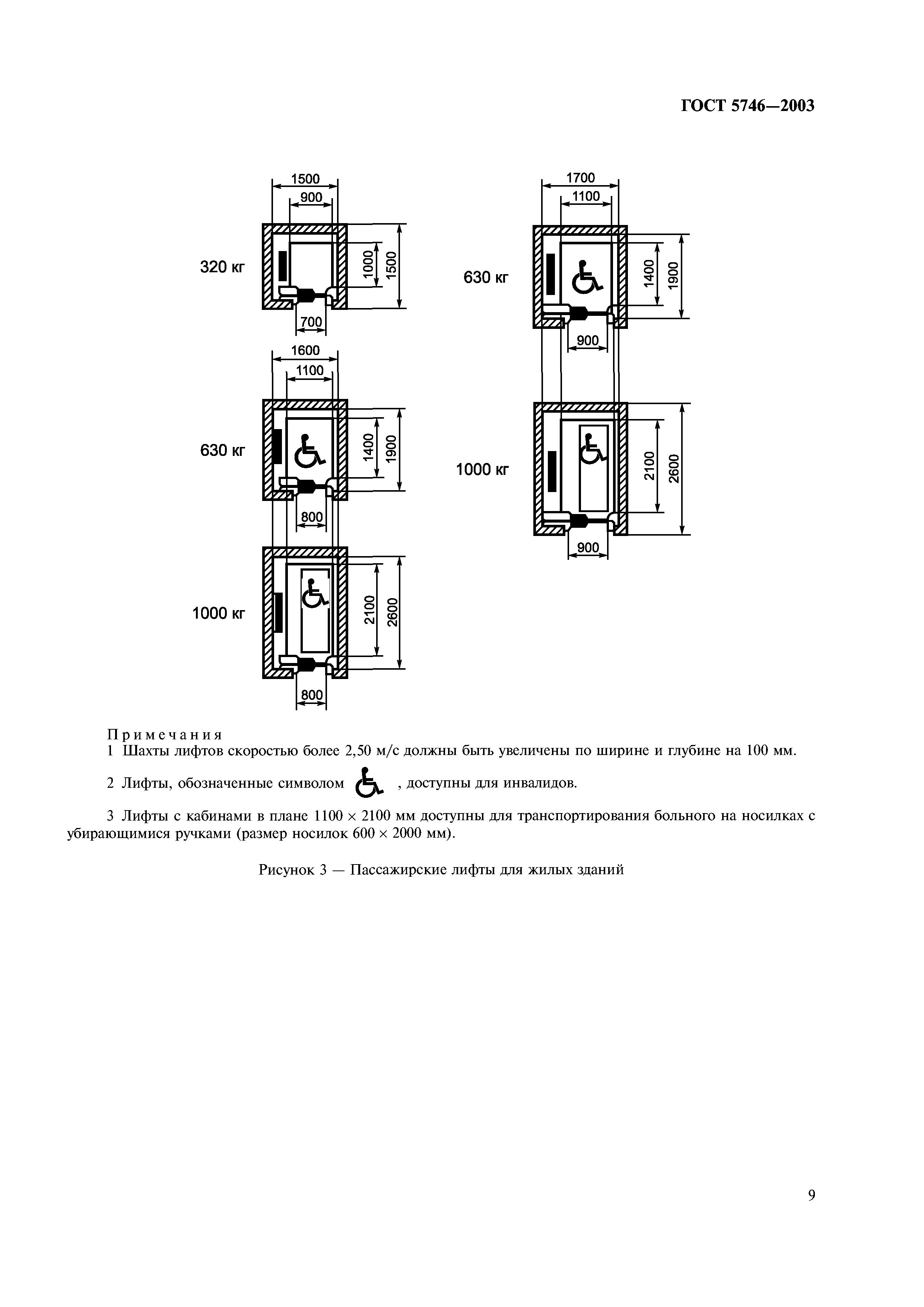

Размеры кабины должны соответствовать ГОСТ 33652-2019 (таблица 2).

При наличии ограничений строительной части лифтов кабина меньших размеров может обеспечивать доступность для пользователей на кресле-коляске уменьшенных габаритов, а также для других категорий пользователей по ГОСТ 33652—2019 (приложение А).

5.3.2 Оборудование в кабине

5.3.2.1 Поручни

Установка поручней, его размеры и конструкция должны соответствовать ГОСТ 33652-2019 (подпункт 5.3.2.1).

Если при размещении поручня на боковой стенке кабины ширина прохода будет недостаточна для въезда в кабину пассажира на кресле-коляске, поручень следует установить на задней стенке.

5.3.2.2 Откидные сиденья

Оборудование кабин лифтов откидными сиденьями не является обязательным требованием и может являться опцией при заказе лифта.

При оборудовании кабины лифта откидным сиденьем следует соблюдать требования ГОСТ 33652-2019 (подпункт 5.3.2.2).

5.3.2.3 Безопасность при выезде из кабины пользователями на кресле-коляске

На лифтах с размерами кабины, не позволяющими пользователям на кресле-коляске развернуться для выезда из кабины, должны быть предусмотрены меры, позволяющие пользователям видеть возможные препятствиями на этажной площадке при выезде из кабины задним ходом.

Одно из возможных решений — установка на задней стенке кабины зеркала.

5.3.3 Точность остановки на уровне этажной площадки

Точность остановки должна соответствовать ГОСТ 33652-2019 (пункт 5.3.3) и находиться в пределах ± 10 мм.

5.4 Устройства управления и сигнальные устройств

В общих случаях следует применять собирательную систему управления.

5. 4.1 Устройства управления на площадках

5.4.1.1 Кнопки

Конструкция и расположение кнопок управления лифтом, включая кнопки устройств содействия доступности лифта, должны соответствовать ГОСТ 33652-2019 (подпункт 5.4.1.1).

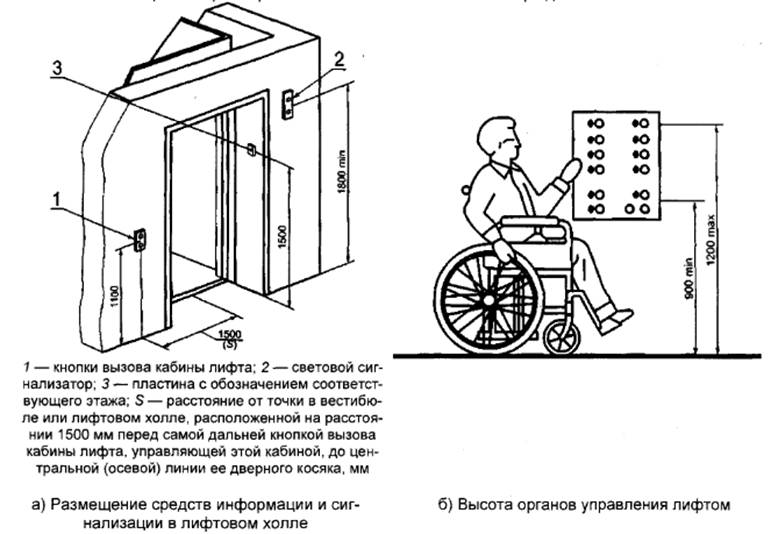

5.4.1.2 Расположение устройств управления на этажных площадках

Устройства управления на этажных площадках следует устанавливать в соответствии с ГОСТ 33652-2019 (пункт 5.4.3).

5.4.2 Устройства управления в кабине лифта

Кнопочная панель должна соответствовать ГОСТ 33652-2019 (подпункт 5.4.1.1).

Если для регистрации приказов в кабине лифта используется клавишная панель, она должна соответствовать ГОСТ 33652-2019 (подпункт 5.4.1.2).

5.4.3 Сигнальные устройства на этажных площадках

Сигнальные устройства на этажных площадках должны соответствовать ГОСТ 33652-2019 (подпункт 5. 4.2.4).

5.4.4 Сигнальные устройства в кабине лифта

Сигнальные устройства в кабине лифта должны соответствовать ГОСТ 33652-2019 (подпункт 5.4.2.5).

6 Сопроводительная документация

В сопроводительной документации по выполнению требований настоящего стандарта должна содержаться следующая информация:

информация по регулировке задержки времени закрытия двери;
информация по регулировке уровня громкости звуковых сигналов и голосовых сообщений в кабине и на этажах;
информация для пользователей по использованию специальных элементов управления и функций лифта в правилах пользования лифтом.

Приложение А
(справочное)

О повышении доступности

А.1 Общие сведения

Соблюдение всех требований ГОСТ 33652 не всегда осуществимо на практике. При выборе наилучшего способа устранения препятствий, с которыми сталкиваются лкади с ограниченными возможностями при использовании лифтов, необходимо учитывать множество факторов.

Например, от размера шахты лифта зависит размер кабины лифта, которую можно в нее установить и будет ли она достаточна для инвалидных кресел-колясок. Однако это не должно мешать владельцам зданий выполнять другие улучшения для обеспечения доступности тем лицам, которые не используют стандартные инвалидные кресла-коляски, но также испытывают сложности при использовании лифта, например, маломобильные пассажиры, лица с нарушениями зрения и слуха.

Другим примером является необходимость установки дверей с автоматическим приводом в лифтах с дверьми с ручным приводом. Это имеет определяющее значение для лиц в инвалидных креслах-колясках и лиц с нарушениями двигательных возможностей. Однако это не является препятствием для использования лифта лицами с нарушениями слуха и речи. При этом применение контроля дверного проема в лифтах, которые уже оснащены дверьми с автоматическим приводом, дает значительные преимущества всем лицам, поскольку ничто не мешает его установке с целью повышения доступности.

Вышеприведенные примеры показывают, что в процессе определения объема и типа улучшений необходимо учитывать стандартное использование лифта, окружающую обстановку и вероятность того, что лифтом будут пользоваться лица различных категорий ограничений подвижности.

УДК 692.66:006.354 / МКС 91.140.90

Ключевые слова: лифты, специальные требования доступности, капитальный ремонт, приспособление зданий и сооружений

Лифт для инвалидов-колясочников от компании «Оптима Лифт»

Лифт для инвалидов-колясочников от компании «Оптима Лифт» | Установка подъемного лифта для инвалидов по доступной цене

Читайте также по теме:

Люди с ограниченными физическими возможностями, не способные перемещаться самостоятельно, остро ощущают проблему барьеров окружающего мира. Высокий порог дверного проема, небольшие ступеньки, бордюры, узкие двери препятствуют передвижениям такого человека.

Панорамный лифт для маломобильных групп населения Лифт из нержавеющей стали в клинике «Союз»

Действующая с 2009 г. государственная программа Российской Федерации «Доступная среда» обязывает все современные здания общественного и жилого сектора оборудовать подъемниками для инвалидов. Подобное оборудование расширяет возможности для маломобильных людей, делает доступным для них посещение различных организаций, учреждений, банков, театров, музеев, кафе и т.п.

Подъемники для инвалидов могут быть различных размеров, формы и конструкций.

Лифты

Лифты для перевозки инвалидов колясочников отличаются от обычных пассажирских лифтов тем, что должны отвечать специальным требованиям:

иметь широкие двери, чтобы инвалидная коляска беспрепятственно проходила в проем;
двери не должны автоматически захлопываться, т. к. человек в инвалидной коляске может заезжать в лифт и выезжать из него медленно;
порог лифта должен быть сглажен, чтобы колеса коляски не ощущали препятствия по время преодоления порога;
кабина лифта должна быть достаточно вместительной, чтобы свободно могла войти инвалидная коляска с сидящим в ней человеком и сопровождающий, если же лифт рассчитан на перевозку инвалидов в лежачем положении, то кабина должна вмещать каталку и передвигающих ее людей;
панель управления лифтом должна располагаться в доступном для сидящего в инвалидной коляске человека месте.

Открытые платформы-подъемники с вертикальным перемещением

Такие подъемники могут устанавливаться внутри помещения в области лестничных проемов и снаружи помещения, поскольку устойчивы к воздействию низких температур. Эти конструкции предназначены для подъема на небольшую высоту — в пределах одного этажа на уровень до двух метров. Ими можно обустроить подъем на второй этаж, из гаража в дом, спуск в подземный переход, перепады высот в горной и холмистой местности. Эти устройства не нуждаются в больших инженерно-строительных работах, просты в установке и монтаже, неприхотливы в обслуживании и эксплуатации. Должны соответствовать всем нормам ГОСТ Р 55555 (часть 1, часть 2).

Закрытый шахтный вертикальный подъемник Платформа подъемник открытого типа для инвалидов

Закрытые подъемники с вертикальным перемещением

Данный вид подъемников устанавливается в специальную шахту и может использоваться для перемещения на высоту до 12,5 м. Может устанавливаться внутри помещения и на улице, поскольку устойчив к воздействию низких температур. Ограждение подъемной платформы может быть шахтным или прозрачным. Для эксплуатации данного типа подъемника нет необходимости в машинном помещении.

Наклонные платформы (платформа с наклонным
перемещением) Наклонные подъемники перемещают пассажира по прямой или под углом. Они могут поворачиваться до 180 градусов, что позволяет использовать их для передвижения по сложной траектории лестничного марша. Могут располагаться на лестницах любой ширины, осуществлять подъем на высоту более двух метров. Устойчивость конструкции к низким температурам позволяет использовать ее как внутри помещения, так и со стороны улицы. Панель управления платформой может располагаться как на самой платформе, так и на дистанционном пульте. Складываться платформа может автоматически или вручную, в сложенном состоянии прижата к стене, не мешая передвижению по лестнице.

Информация о стоимости

Для того чтобы оформить заказ на лифтовое оборудование для инвалидов, обращайтесь к нашим менеджерам по телефону в Москве +7 (495) 967-94-53.

Ищите надежного партнера для проектирования, производства, монтажа или отделки лифта?

ООО «Оптима Лифт» Контакты:

Адрес: Рязанский проспект, д. 10, стр. 7 109428 Москва,

Телефон:+7 495 967-94-53, Электронная почта: sale@optimalift.

Лифты Специального Назначения | Лифты Для Инвалидов

Лифт для инвалидов в медицинских учреждениях является абсолютной необходимостью. Что же касается государственных, учебных или коммерческих зданий, для которых, на первый взгляд, это не насущная необходимость, стоит отметить, что установка подобного подъемного оборудования является мощным имиджевым фактором.

Социальная и человеческая культура формируется из отношения не только к обществу в целом, но и отдельно к каждому человеку, не зависимо от его взглядов, статуса или физических возможностей.

Инвалиды и маломобильные группы населения имеют все те же права, что и граждане, не ограниченные физическими недостатками. Свобода передвижения – одно из основополагающих прав человека, реализовать которое в нашем обществе лицам с ограниченными физическими возможностями зачастую проблематично из-за отсутствия лифтов для инвалидов, пандусов и подъездных дорожек.

Вариант модели больничного лифта от компании SILVER Elevator Кorea

Лифт для инвалидов: помощь и движение

Выразив таким образом заботу о людях с ограниченными физическими возможностями, которые могут быть вашими потенциальными посетителями или клиентами, вы поможете им с комфортом преодолевать расстояния между этажами и заявите о себе, как о надежной и серьезной компании, внимательной к каждому клиенту. Это, несомненно, поднимет степень доверия и расположит к вам и тех, кому непосредственно нужен лифт для инвалидов, и остальных посетителей, которые оценят вашу надежность, внимательность и заботу.

Больничные лифты: безотказность и скорость

Подъемное оборудование, к которому предъявляются наиболее жесткие требования по надежности – это больничные лифты. От их бесперебойной работы может зависеть жизнь и здоровье пациента. Это особый вид лифтов, тот случай, когда минутная задержка может иметь фатальные последствия. Кроме высоких требований к работе механических и электрических частей, должны соответствовать другим нормативам. В частности, по площади больничные лифты и лифт для инвалидов, размеры которых должны соответствовать размеру колесной базы кресла или медицинской каталки, с местом для сопровождающего персонала и оборудования.

Большой опыт монтажа и оборудование производителей с мировым именем, дают возможность «НЛ партнерство» предложить лифты специального назначения без машинного помещения, соответствующие всем нормам безопасности, повышенной надежности и требующие минимального технического обслуживания.

Задача повышения уровня культуры, в частности, обеспечение возможности свободно передвигаться людям с физическими ограничениями постепенно переходит из этической области в законодательную. Министерство строительства разрабатывает новые строительные правила, призванные обеспечить комфортную среду и повысить доступность зданий для маломобильных групп населения, адаптировав лифт для инвалидов.

Удобный лифт для инвалидов колясочников подразумевает широкие двери, большую площадь и адаптированную панель управления. Лифт для инвалидов, размеры которого соответствуют государственным стандартам, должен иметь автоматические распашные двери шириной не менее 80 см.

Лифты специального назначения, помогающие передвигаться людям с ограниченными возможностями, бывают различных типов:

вертикальная открытая или закрытая платформа
лестничный подъемник с вертикальной или наклонной траекторией движения
адаптированный лифт для перевозки инвалидов в жилых или административных зданиях

Все лифты специального назначения служат для облегчения самостоятельного передвижения маломобильных групп граждан. В современных новостройках зачастую устанавливают лифт для инвалидов, размеры которого позволяют не только въехать и выехать человеку на коляске, но и маневрировать в кабине. Ширина кабины в 140 см. позволит находиться рядом сопровождающим лицам. Панель приказов для управления лифтом должна быть расположена на высоте, которая позволит нажимать кнопки, сидя в кресле.

«НЛ партнерство» готово помочь в выборе и установить лифт для инвалидов оптимальной конфигурации, соответствующий всем установленным стандартам, в том числе ГОСТу Р 51631-00, регламентирующему технические требования доступности для инвалидов.

Мы предлагаем купить лифты подъемники для инвалидов в Москве по наиболее низким ценам и на выгодных условиях. Для желающих приобрести у нас лифт для маломобильных граждан, стоимость установки под ключ будет существенно ниже, чем у конкурентов.

Больничные лифты – жизненноважная скорость и надежность

Лифт больничный, это оборудование, к которому предъявляются повышенные требования, касающиеся обеспечения безопасности, скорости и ремонтопригодности. Здоровье пациентов, попавших в больницу, зависит, кроме квалификации врачей, и от технического оснащения. Скорость транспортировки от приемной до операционной или реанимации, которую должен обеспечить лифт больничный – цена здоровья или даже жизни пациента. Поэтому, выбирая больничные лифты и отдавая предпочтение тому или иному производителю, следует помнить о высокой степени ответственности.

Лифт больничный отличается от стандартного в основном размерами, достаточными для перевозки пациента на медицинской кровати или каталки в сопровождении персонала. Остальные требования, касающиеся точности остановки, отсутствия вибрации, шума, кнопки экстренного или приоритетного вызова и связи с диспетчером, остаются на рассмотрение организации, уполномоченной выбирать оборудование. Конструктивно лифт больничный может быть выполнен в разных вариантах: со сквозными, автоматическими распашными, механическими дверями или с одной дверью.

При необходимости можно установить больничный лифт в жилом доме

«НЛ партнерство» предлагает больничные лифты импортных производителей, зарекомендовавшие себя в условиях повышенной нагрузки. Предлагая качественное оборудование, такое как лифт больничный, мы так же готовы предоставить полный спектр сопровождающих услуг по установке, регистрации, диспетчеризации и обслуживанию подъемного оборудования.

Специалисты «НЛ партнерство» смогут подобрать лифт больничный, цена и качество которого вас устроит.

Подъемники и лифты для инвалидов

Подъемник для транспортирования пассажиров в кресле-коляске без сопровождения модель ПП-2015

Назначение

Подъемная платформа модели ПП-2015 устанавливаются, как правило, в неохраняемых подъездах зданий с целью транспортирования инвалидов в креслах-колясках с уровня тротуара до первого (посадочного) этажа, обслуживаемого пассажирским лифтом.

Технические характеристики

Грузоподъемность 200 кг
Скорость движения 0,15 м/с
Количество остановок – 2
Габариты шахты 1560 х 1500 мм
Габариты кабины 900 х 1250 х 2000 мм
Дверной проем 900 х 2000 мм
Тип кабины – проходная
Двери шахты — телескопические

Порядок работы

Для вызова платформы на посадочную площадку пользователь своим специальным ключом переводит в замкнутое положение замок-контакт и нажимает кнопку вызова. Платформа прибывает на посадочную площадку. Нажимая кнопку приказа и удерживая ее в нажатом положении, пользователь приводит платформу в движение до прибытия на посадочную площадку второго уровня. Если вовремя движения пассажир отпустит кнопку приказа, то при повторном нажатии кнопки платформа придет в движение в противоположном направлении. При пользовании платформой инвалиду не требуется посторонняя помощь. При отключении электроэнергии происходит возврат платформы на посадочную площадку.

Конструктивные преимущества

ограждение платформы шахтой
автоматическое удержание платформы на уровне остановки
безопасен, надежен
прост в использовании
защищен от вандализма
имеет ограждение металлической шахтой

Пассажирский лифт для перевозки пассажиров на инвалидных колясках индекс ПП-0601И

Назначение

Пассажирский лифт ПП-0601И предназначен для установки в жилых и общественных зданиях с целью транспортирования пассажиров, в т. ч. пассажиров на инвалидных колясках, масса которых вместе с сопровождаемым грузом не превышает номинальную грузоподъемность лифта.

Технические характеристики лифта

грузоподъемность, кг 630
скорость движения, м/ 1,0
высота подъема, max, м 75
количество обслуживаемых этажей, max 17
размеры кабины в плане, мм 1140 х 1440
ширина дверного проема, мм 900
размеры шахты, мм 1950 х 2000
глубина приямка, мм 1400
высота верхнего этажа, мм 3500

Отличительными особенностями данной конструкции лифта являются:

установка поста управления на уровне высоты коляски;
ширина дверного проема 900 мм

Принцип действия

При нажатии на кнопку вызова на посадочном этаже кабина приходит на уровень точной остановки. Двери лифта открываются автоматически. Пассажир на инвалидной коляске заезжает в кабину и нажимая кнопку приказа нужного ему этажа, расположенную в посту управления. Двери лифта автоматически закрываются, и лифт приходит в движение, разгоняясь до номинальной скорости. При подходе кабины лифта к датчику необходимого этажа, лифт замедляется и останавливается на уровне точной остановки, открывая двери. Пассажир на инвалидной коляске выезжает из кабины, двери закрываются, и кабина стоит на этаже до тех пор, пока вновь не поступит вызов с любого этажа.

Подъемник для транспортирования пассажиров в кресле-коляске без сопровождающего. Модель ППО-2008.

Назначение

Подъёмная платформа модели ППО-2008 предназначена для транспортирования инвалидов в креслах-колясках с уровня пола в подъезде до уровня пола площадки, обслуживаемой лифтом.

Подъёмная платформа (открытого типа) смонтирована на свободно стоящей металлоконструкции.

Платформа проходная. оснащена ловителями. по бокам платформы установлены ограждения. на входе и выходе платформа оборудована шлагбаумами, поднимаемыми вручную.

Для вызова платформы на металлоконструкции установлены кнопки вызова.

Для управления движением на боковой стенке внутри платформы установлен пульт.

На обеих площадках, в зоне входа и выхода с платформы, установлены специальные подвижные ограждения. при уходе платформы с уровня площадки ограждение автоматически закрывает проход в зону платформы, при подходе платформы к площадке ограждение автоматически открывает проход.

На рисунке платформа находится между площадками, при этом шлагбаумы и ограждения на входе и выходе находятся в закрытом положении.

Технические характеристики лифта

грузоподъёмность, кг 200
скорость движения, м/с 0.08
количество остановок 2
высота подъёма, мм до 2000
габариты посадочной площадки платформы, мм 850x1250x1100 (ширина x глубина x высота)
наружные габариты платформы и металлоконструкции, мм 1400x1500x(hподъёма+2250) (ширина x глубина x высота)

Подъемник инвалидный наклонный для транспортирования пассажиров в кресле-коляске без сопровождающего.

Модель ПИН2010

Назначение

Подъемная платформа модели ПИН2010 предназначена для перемещения инвалидов, передвигающихся в кресле-коляске без сопровождающего с уровня входа в здание на уровень посадочной площадки лифта, обслуживающего здание.

Подъемная платформа смонтирована на металлоконструкции, прикрепленной к стене, примыкающей к лестничному пролету здания.

Платформа проходная.

На входе и выходе платформа оборудована шлагбаумами, поднимающимися автоматически.

Для вызова платформы на посадочных площадках установлены кнопки вызова.

Для управления движением на подъемнике установлен пульт.

Конструкция подъемника предусматривает его автоматическое складывание-раскладываение на посадочных площадках для освобождения пространства лестничного пролета.

Технические характеристики подъемника

грузоподъёмность, кг 225
скорость движения максимальная, м/с 0. 15
количество остановок 2
высота подъёма, мм 1500
габариты посадочной площадки платформы, мм 800×1250(ширина x глубина)
тип привода, мотор-редуктор с реечной передачей.

Лифт для инвалидов-колясочников: размеры, виды, особенности

Подъёмные механизмы стали широко востребованными, благодаря использованию в бизнесе и складской логистике. Однако их применение этим не ограничивается. С 2009 года в РФ выполняется программа «Доступная среда». Благодаря ей, лифт для инвалидов (или специальный подъёмник) становится необходимой принадлежностью любого нового современного здания, которое относится к жилому или общественному сектору. Такое оборудование позволяет и инвалидам посетить не только различные организации или учреждения, но и кафе, а также музеи с театрами. Подъёмные механизмы для маломобильных групп людей могут иметь разные конструкции и формы, отличаться размерами.

Требования к подобным устройствам

Самостоятельно преодолеть такие преграды, как бордюры, крутые лестницы и даже некоторые междверные пороги колясочники не могут. Если владелец здания при постройке сразу не сделал рядом с лестницами пандусы, то новые требования всё равно обязывают его обеспечить доступность для инвалидов. Но для устройства пологого подъёма требуется много места, чтобы уклон соответствовал нормативным требованиям. Оно же есть не всегда. В этом случае решением такого вопроса является установка специального подъёмного устройства.

Лифты, выпускаемые для перемещения колясочников, отличаются от обычных подъёмных устройств, которые устанавливаются в жилых домах и общественных зданиях

Они отвечают следующему перечню специальных требований:

Двери устройства должны быть широкими. Это необходимо для беспрепятственного проезда внутрь людей на колясках.
Закрывание дверей не должно происходить автоматически. Инвалид на коляске не всегда может выполнить быстро какой-либо манёвр при въезде в лифт или выезде из него.
Кабина или площадка должна иметь размеры, позволяющие находиться на ней не только коляске, но и человеку, сопровождающему инвалида.
Расположение панели управления подъёмным устройством должно быть доступно сидящему в коляске маломобильному гражданину.
Открытые платформы обязательно должны иметь ограждение.

Выполнение этих требований обязательно при установке подъёмных механизмов, предназначенных для инвалидов. ГОСТ, согласно которому производятся устройства, а затем выполняется установка подъемников, предусматривает технические требования доступности, в частности, сглаженность порога лифта (подъёмника). Это необходимо для плавного въезда на подъёмную площадку.

Особенности лифтов для инвалидов

Пассажирские лифты для маломобильных людей имеют некоторые отличительные особенности:

достаточная грузоподъёмность для перевозки не только коляски с инвалидом, но и нескольких сопровождающих его людей;
особые габариты;
наличие специальной отделки внутри лифта;
удобство пользования управляющей панелью.

Закрытые подъёмники вертикального перемещения

Грузоподъёмность таких лифтов должна быть не менее 600 кг. В этот вес включают не только массу коляски, маломобильного гражданина и его сопровождающих, но и медицинского оборудования, которое может быть необходимо для поддержания здоровья инвалида. Ширина дверей выпускаемых промышленно лифтов также имеет определённые нормы. Этот параметр составляет от 1,1 до 1,4 метра.

Полы в данных моделях гладкие, но они не скользящие. Стены отделываются очень прочными материалами. Панель управления располагается на уровне поручней коляски. В некоторых зданиях устанавливаются модели с кондиционером, в котором встроены антибактериальные фильтры (иногда он может быть оборудован и ионизирующими очистителями).

Такие подъёмники монтируются в любом доме в специальной шахте. Высота его максимального перемещения – 12,5 м. Специальное машинное помещение для использования такого типа лифта не требуется.

Альтернативой лифта является специальный инвалидный подъёмник. Он может быть как уличный, так и внутренний

Открытые платформы вертикального перемещения

Вертикальные платформы можно устанавливать в любом здании, где отсутствуют, кроме лестниц, иные приспособления, позволяющие инвалиду самостоятельно попасть внутрь. Такие подъёмники монтируют в шахту. Они могут иметь как винтовой, так и гидравлический привод. Перемещение платформы происходит медленно, ход её плавный. Это обеспечивает привод, имеющий подъёмное кольцо. Низкие температуры подъёмному устройству не страшны, оно разработано с учётом возможности установки снаружи помещения.

Данные устройства обеспечивают подъём на высоту не более двух метров

Наклонное перемещение платформы

Для перемещения инвалидных колясок и сопровождающих маломобильных граждан лиц используются также и наклонные подъёмные механизмы. Эти платформы могут перемещать пассажира как по прямой, так и под углом. Максимальный обеспечиваемый такими устройствами поворот – 180 градусов. Их используют и в случае, если лестничный марш имеет сложную траекторию.

Установить наклонную платформу можно не только в здании, но и со стороны улицы. В зависимости от модели панель управления располагается или на платформе, или выполнена в виде дистанционного пульта. Выпускаются платформы как с автоматическим, так и с ручным складыванием. В исходном положении устройство прижато к стене, что обеспечивает беспрепятственное передвижение по лестнице для других людей.

Инвалидные лифты

Реальная забота об инвалидах

Компания «ЮгЛифт» является авторизованным дистрибьютором финской компании «KONE» в регионе СКФО!

Компания KONE выпускает лифты для инвалидов и внедряет необходимые элементы для облегченного управления в обычных пассажирских лифтах.

Лифт для инвалидов KONE Motala™ — это наиболее удачное решения для частных домов и небольших офисных центров. Лифт подобной конструкции приспособлен специально для людей с ограниченными возможностями, кнопки пульта управления расположены горизонтально, на уровне высоты инвалидной коляски.

Основные характеристики

Машинное помещение	не требуется
Грузоподъемность	675 кг / 9 чел.
Скорость	0,6 м/с
Высота подъёма	до 30 м
Количество остановок	от 2 до 12
Приямок	10 см

Описание

Электрический привод
Инверторный привод для плавного пуска и остановки
Поставляется вместе с шахтой
Напряжение: 3 фазы, 400 В, 50 Гц
Мощность: 8,5 кВт,
Предохранитель: 15 А

Дизайн

Возможно остекление шахты и дверей
Большие кнопки (50х50мм)
Ручка двери из нержавеющей стали или дерева (тик, дуб)
Антивандальные зеркала
Возможен любой цвет шахты по RAL

Удобство и комфорт

Распашные двери на лестничных площадках могут открываться на 3 стороны (открывание двери: правое или левое)
Доп. опция: моторчик для автоматического открывания дверей
Надписи шрифтом Брайля (для людей с ограниченным зрением)
Гонг прибытия
Голосовые объявления
Кнопки вызова на этажах расположены на удалении от лифта для удобства людей на инвалидных колясках
Складной стул

Безопасность

Двусторонняя внутренняя голосовая связь
Аварийный сигнал на постоянно заряжаемых аккумуляторах
Функция удержания
Функция ключевого доступа
Автоматическая блокировка дверей

Для людей с ограниченными возможностями

KONE Motala™ представляет собой комплексное решение для инвалидных лифтов, которые могут быть установлены практически в любом общественном здании или частном доме. Эти лифты не требует большого пространства, машинного помещения и каких-то специальных конструкций — поэтому его так легко установить, без существенных изменений в здании. Внедряя разработки компании KONE, есть возможность перерабатывать пассажирские лифты в лифты доступные для инвалидов — кнопки пульта управления располагаются горизонтально, на уровне высоты инвалидной коляски, ширина дверного проема 900 мм, а безредукторный электропривод EcoDisc мягкого и бесшумного перемещает кабину в лифтовой шахте с максимальной точностью остановки.

Благодаря удобству и надежности люди с ограниченными возможностями могут комфортно и беспрепятственно передвигаться по этажам здания. Кроме того, наличие такого лифта является необходимостью для многих пожилых людей, делает жизнь проще для родителей с детьми в колясках. Для безопасности лифт может быть оснащен автоматическими дверями и голосовой связью. А кабины проходного типа намного облегчат перемещение для людей с ограниченными возможностями.

Лифт KONE Motala™ экономичен в использовании, благодаря низкому энергопотреблению и низким потребностям в обслуживании. Во время установки, все механизмы лифта смазываются. В последующем использовании лифта — смазка деталей не требуется.

Стандартные размеры кабины

Ширина шахты SW (мм)	Длина шахты SD (мм)	Ширина кабины BB (мм)	Длина кабины DD (мм)	Ширина дверей LL (мм)
	min max		min max
750	1000 — 2160	550	850 — 2010	550
800	1050 — 2160	600	900 — 2010	600
850	1000 — 2160	650	950 — 2010	650
900	1000 — 2160	750	1050 — 2010	750
1000	1250 — 2100	800	1100 — 2010	800
1100	1250 — 2100	900	1100 — 1950	900
1200	1200 — 1900	1000	1050 — 1750	900
1300	1250 — 1750	1100	1100 — 1600	900

Варианты отделки кабины

Есть много вариантов дизайна для лифтов KONE Motala™, поэтому он станет прекрасным дополнением для вашего здания.

Подробнее…

Свернуть ↑

Сравнительная таблица вертикальных подъемников для инвалидных колясок

Подъемник для коммерческих платформ Подъемник с платформой для жилых помещений

Производитель	Модель подъемника	DriveTrain	Гарантия	Обзор / Примечания
Вознесение	Протеже 5442	Гидравлическая система прямого действия	10 лет трансмиссии / 4 года для всех остальных / 90 дней с ограничениями на трудозатраты	Ascension Protégé имеет доступ с уровня земли без ямы для установки, что делает его идеальным вариантом для адаптивного ремонта.Кроме того, Protégé тихий, прочный, а его высокая грузоподъемность делает его фаворитом в области медицины и в различных сообществах, таких как религиозные учреждения и университеты.
Вознесение	Виртуоз 5460	Гидравлическая система прямого действия	10 лет трансмиссии / 4 года для всех остальных / 90 дней с ограничениями на трудозатраты	Как и его брат Protégé, Ascension Virtuoso также обеспечивает доступ с уровня земли без ямы для установки, что делает его конкурентом при ремонте и использовании внутри помещений. Кроме того, Virtuoso также имеет бортик безопасности с выступом, чтобы никто или никто не мог попасть под ним. Таким образом, безопасность этого подъемника делает Virtuoso обычно используемым в школах и университетах K-12. Возможность подъема на 60 дюймов используется в конференц-центрах и театрах, где часто встречаются высокие сцены и платформы.
Вознесение	Ясность 16E	Двухцилиндровый цепно-гидравлический	10 лет трансмиссии / 4 года для всех остальных / 90 дней с ограничениями на трудозатраты	Clarity 16E — это высотное закрытое устройство с современным дизайном, идеально подходящее для использования в отелях, ресторанах и университетах.В связи с этим Clarity 16E обеспечивает четкий обзор с трех сторон благодаря уникальному креплению корпуса непосредственно на посадочной поверхности.
Бруно	VPL-3300B серии	Винтовой привод ACME	2 года основной компонент / 1 год запчасти	Отлично подходит для преодоления более высоких препятствий как внутри, так и снаружи, таких как подъезды или небольшие внутренние лестницы. Доступны как закрытые, так и шахтные модели.
Бруно	VPL-3100B серии	Винтовой привод ACME	Основной компонент, рассчитанный на 2 года / запчасти на 1 год	Доступен с наружным навесом для защиты от дождя и солнца.
Гаравента	Genesis OPAL	Гидравлический винт ИЛИ	2 года стандартно / дополнительно 5 лет продлен	Рекламируется для использования как в общественных, так и в частных целях. Genesis OPAL — это универсальный малоэтажный лифт с множеством дополнительных опций, в том числе: вход-выход под углом 90 °, платформа большего размера и расширенная гарантия.
Гаравента	Корпус Genesis	Винт ACME ИЛИ гидравлический привод	2 года стандартно / дополнительно 5 лет продлен	Доступен как в закрытом, так и в шахтном исполнении. Стандартный пакет начинается с максимального подъема 45 дюймов, а дополнительные опции достигают 171 дюйма. Для защиты от атмосферных воздействий на открытом воздухе доступно множество функций.
Хармар	CPL 400	Шарико-винтовая передача с ременным приводом	2 года на запчасти / 1 год для наружных блоков	Harmar рекламируется как устойчивый к атмосферным воздействиям для использования как внутри помещений, так и снаружи. Кроме того, коммерческий лифт Harmar имеет высоту от 4 до 14 футов.
Хармар	RPL 400	Винт ACME с ременным приводом	Запчасти на 1 год	Harmar оснащен лифтом с диагональю 77 дюймов для поддержки подъема на крыльце.
Барабан	Trus-T-Lift Коммерческий	Винтовой привод ACME	Свяжитесь с производителем для получения подробной информации	Платформенный подъемник с широким спектром опций, Ram Trus-T-Lift Commercial может достигать общей максимальной высоты 168 дюймов и предлагает варианты прямого входа, 360 ° и 90 ° вход-выход.
Барабан	Trus-T-Lift 52 TTL	Винтовой привод ACME	Свяжитесь с производителем для получения подробной информации	Лучше всего подходит для использования на открытом воздухе, подъемник Ram Trus-T-Lift предназначен для использования в жилых помещениях с возможностью подъема для ряда крыльцов и подъездов.
Савария	Мультилифт	Винтовой привод ACME	Гарантия на детали 36 месяцев	Невысокий платформенный подъемник, обычно используемый как в частных, так и в общественных местах, обслуживающий основные пути передвижения.Multilift доступен в портативных и закрытых моделях.
Савария	Пролифт SCL	Гидравлический привод 1: 2	Гарантия на детали 36 месяцев	Подъемник Savaria Prolift, спроектированный для подъемников, лучше всего подходит для больших общественных пространств, таких как здания судов. Prolift предлагается в двух разных моделях с грузоподъемностью до 1400 фунтов.

Требования к лифтам ADA: руководство по размерам ADA

Соответствие ADA

Впервые принятый в 1990 году Закон об американцах с ограниченными возможностями (ADA) установил стандарты повышения доступности общественных мест для людей с ограниченными возможностями.Закон охватывает широкий спектр ситуаций и влияет на строительные нормы и правила по всей стране. Среди наиболее важных аспектов строительных норм и правил, рассматриваемых ADA, являются лифты, и несколько требований ADA к лифтам должны быть выполнены при новом строительстве или при реконструкции существующих зданий. Знание требований ADA для лифтов поможет вам убедиться, что ваше здание соответствует требованиям, и упростит получение нужного лифта, когда придет время покупать новый.

Размещение и эксплуатация лифтов

Чтобы соответствовать требованиям ADA к лифтам, лифты должны быть легко доступны для посетителей в общественных местах. Это означает, что их нужно размещать в местах, куда люди могут добраться без особых усилий. Другими словами, их нельзя устанавливать в глухих подъездах или других местах. Лифт не будет соответствовать требованиям ADA, если он находится в недоступной части здания, даже если в остальном он соответствует минимальным требуемым размерам лифта и требованиям.

ADA Высота кнопки лифта

При установке лифта, соответствующего требованиям ADA, вы должны убедиться, что приобретаемый вами лифт является автоматическим лифтом, который останавливается на определенном этаже простым нажатием кнопки, как у лифтов Nationwide Lifts. Лифт, соответствующий требованиям ADA, также будет самовыравнивающимся: он автоматически поднимет свой пол до уровня пола, на котором он останавливается, чтобы инвалидные коляски и другое оборудование могли легко входить в лифт и выходить из него.Высота кнопки лифта ADA должна быть отцентрирована на 42 дюймах от пола, а кнопки вызова должны легко указывать направление, в котором движется лифт.

Минимальный размер лифта

Когда вы заказываете лифт через Интернет, он также должен иметь надлежащие минимальные размеры, чтобы инвалидные коляски могли легко входить и маневрировать. Размеры лифта ADA включают несколько минимумов. Минимальная ширина двери ADA для кабины лифта составляет 36 дюймов. Глубина кабины должна быть не менее 51 дюйма, а ширина должна быть не менее 68 дюймов, если лифт не имеет двери с центральным открытием, и в этом случае требуется не менее 80 дюймов.

Другие характеристики лифта, соответствующего требованиям ADA

Лифты в нашем бесплатном каталоге соответствуют вышеупомянутым стандартам ADA, а также другим требованиям ADA к лифтам. Например, полы должны быть противоскользящими. Ковер, если он есть, должен быть прочно прикреплен. В лифте также должны быть средства экстренной связи на тот случай, если машина остановится и пассажирам потребуется вызвать помощь. Кнопка экстренного вызова должна быть хорошо видна, поэтому убедитесь, что она доступна, чтобы ваш лифт соответствовал не только размерам кресла-коляски по стандартам ADA, но и другим необходимым элементам конструкции лифта.

Помощь ждет

Мы хотим помочь вам получить лифт, соответствующий габаритам ADA, поэтому не стесняйтесь обращаться к нам с любыми вопросами. Наши сотрудники по обслуживанию клиентов помогут вам выбрать подходящий лифт. Независимо от ваших потребностей, мы всегда готовы помочь!

Лифты и лифты для жилых домов

Обслуживание и обучение лифтов

Коммерческий лифт Информация о стоимости, размерах, установке и многом другом

Руководство по покупке коммерческого лифта: Как приобрести и установить коммерческий лифт

У вашего коммерческого помещения несколько этажей, и кухонный лифт не справляется со своей работой? В таком случае по закону вы должны сделать все области доступными для людей с любым уровнем подготовки.К счастью, специалисты Nationwide Lifts здесь, чтобы упростить для вас поддержание вашей собственности в соответствии с правилами и доступность для всех с помощью коммерческого лифта. Компания Nationwide Lifts стала надежным источником коммерческих лифтов и лифтов, предлагая компаниям только лучшие продукты, независимо от того, покупают ли они в Интернете или в магазине из нашего бесплатного каталога.

Мы знаем, что у вас, вероятно, есть много вопросов при покупке коммерческого лифта: Сколько стоит коммерческий лифт? Сколько места вам нужно для его установки? Какой тип коммерческого лифта лучше? Вот почему наша компетентная команда составила это руководство, чтобы помочь вам принять обоснованное решение.Конечно, вы также можете позвонить нам, чтобы узнать стоимость установки коммерческого лифта или узнать больше о доступных лифтовых подъемниках. Владельцам коммерческого бизнеса не нужно беспокоиться о соблюдении законов о доступности при покупке нашей продукции: Nationwide Lifts покрывает ваши потребности по доступной цене коммерческого лифта.

Изучение возможностей вашего коммерческого лифта

Независимо от того, управляете ли вы многоуровневым мегамоллом или офисным зданием, вы не сможете сделать это без коммерческого подъемника для инвалидных колясок или лифта. Коммерческие предприятия всех видов обращаются к Nationwide Lifts для получения широкого выбора продукции, от пассажирских лифтов до подъемников для инвалидных колясок, грузовых лифтов и лифтов. Коммерческие лифты и лифты, которые мы продаем, являются надежными конструкциями, которые гарантированно работают в соответствии со своими спецификациями, и среди коммерческих лифтов, продаваемых в Nationwide Lifts, у нас есть много разных размеров, стилей и дизайнов, подходящих для ряда применений.

Например, наши пассажирские лифты идеально подходят практически для любого применения, позволяя транспортировать людей и крупногабаритные предметы с одного этажа на другой.А наши лифты LULA (ограниченного использования / ограниченного применения) идеально подходят для повышения доступности церквей, небольших офисов или других помещений до трех уровней высотой. Эти лифты немного меньше типичных пассажирских лифтов, поэтому их легко установить практически в любом здании. Но какой тип коммерческого лифта вам подходит? Ответ будет зависеть от таких факторов, как количество людей или грузов, которые вам нужно поднять, и пространство, которое у вас есть.

Типы коммерческих лифтов

Пассажир

Пассажирские лифты используются для перевозки людей в служебных и жилых помещениях.Они могут включать в себя такие функции, как реклама, музыка или телевидение. В зданиях с вестибюлем с потолком может быть скоростной лифт, который поднимается из вестибюля на первый этаж без остановок между ними.

LULA

LULA означает ограниченное использование / ограниченное применение. Эти лифты ограничены по весу, который они могут нести, по занимаемой площади и по дальности перемещения. LULA обычно используются, чтобы сделать здания доступными для инвалидов. Они выглядят и ездят как типичный пассажирский лифт.

Подъемники для инвалидных колясок

Подъемники для инвалидных колясок — это открытые платформы, которые поднимают человека в инвалидной коляске с одного уровня на другой. Некоторые модели путешествуют по дорожке, построенной рядом с лестницей. Подъемники для инвалидных колясок имеют очень ограниченное расстояние перемещения. Подъемник для инвалидных колясок можно использовать во многих типах зданий, от торговых центров до офисных комплексов. Коммерческий лифт может быть установлен для небольших лестниц, но большой пассажирский лифт может быть лучше для более высоких зданий или тех, которые могут нуждаться в размещении нескольких инвалидов-колясочников.

Грузовые лифты

Эти лифты предназначены для перевозки грузов, а не людей. Они имеют прочную внутреннюю часть, чтобы выдерживать процессы погрузки и разгрузки, и могут выдерживать большой вес.

Кухонные лифты

Вы можете думать о лифтах как о миниатюрной версии грузовых лифтов. Они также предназначены для перевозки грузов, но в гораздо меньших масштабах. Кухонные лифты часто используются на кухнях ресторанов для перевозки посуды и в библиотеках для перевозки книг.

Гидравлический

Гидравлические лифты приводятся в действие поршнем, который перемещается внутри цилиндра. Чаще всего они используются в зданиях с пятью или шестью этажами, но не могут использоваться в зданиях выше восьми этажей.

Тяга

Тяговые элеваторы перемещаются с помощью плоских стальных ремней и рифленого шкива. Это один из первых коммерческих лифтов. Когда он был создан в 1900 году, веревки использовались вместо стальных лент, используемых сегодня.

Кабельный барабан

В этих лифтах используется компактная система привода, которая одновременно является мощной и надежной.Эти лифты тихие, плавные и могут подниматься на высоту до шести этажей.

Винтовая передача

В подъемниках

с винтовым приводом для перемещения платформы подъемника используется винтовой вал и ведущая гайка. Это одни из самых медленных лифтовых механизмов. Они подходят для жилых лифтов, потому что им не требуется машинное отделение.

Стекло

Стеклянные панели могут применяться в нескольких различных моделях лифтов. Эти красивые лифты обычно выбирают из эстетических соображений.

MRL

MRL означает без машинного помещения. MRL представляют собой тяговые или гидравлические лифты, и их предпочитают люди, которым необходимо экономить место.

на открытом воздухе

Эти лифты часто изготавливаются из алюминия для большей прочности. Наружные лифты обычно перемещаются на небольшие расстояния и часто используются для перевозки инвалидных колясок.

Как это работает? / Обучающие видео

Технические характеристики / BIM / Чертежи

Размеры коммерческого лифта

В рамках бизнеса коммерческие лифты могут быть полезны во многих отношениях, поднимая предметы и группы любого размера.Коммерческий лифт может иметь размеры от кухонного лифта до грузового лифта. Компании, которым необходимо перевозить небольшие предметы с этажа на этаж, такие как книги и посуда, могут отлично использовать кухонный лифт. Другим предприятиям необходимо будет перемещать большие тяжелые грузы, привезенные с помощью вилочного погрузчика или другой тяжелой техники, а грузовой лифт рассчитан на такое использование.

Тип установленного лифта зависит от вашего бюджета, требований и площади, поэтому Nationwide Lifts предлагает широкий выбор коммерческих лифтов для удовлетворения любых потребностей.При изучении имеющихся лифтов одной из первых деталей, которые следует учитывать, являются типичные размеры шахты лифта. Наши представители могут помочь клиентам определить размеры коммерческого лифта, которые лучше всего подходят для их бизнеса.

Nationwide Lifts предлагает множество коммерческих лифтов с различными техническими характеристиками для удовлетворения различных потребностей и областей применения.

Элеватор Тип	Технические характеристики
Подземный элеватор	Для этого требуется вкладыш из ПВХ между грунтом и цилиндром, а коммерческая установка лифта включает просверливание глубокого отверстия для гидравлического домкрата. Эти лифты могут двигаться со скоростью до 150 футов в минуту.
Стандартный лифт	Шахта должна иметь приямок глубиной не менее 4 футов и высотой потолка не менее 150 дюймов. Эти лифты могут нести от 2100 до 5000 фунтов. Внутренние размеры составляют от 5 футов 8 дюймов на 4 фута 3 дюйма до 5 футов 8 дюймов на 7 футов 11 дюймов.
Лифт без отверстий	Он имеет такую же мощность и размеры, что и стандартный лифт, и, как и подземный лифт, требует глубины ямы не менее 4 футов.Они ограничены приложениями от двух до четырех остановок.

Насколько велика шахта лифта? Размеры подъемного вала и инструкции

Требования к размеру коммерческих лифтов: На верхней площадке требования к высоте потолка составляют 106 дюймов для реконструируемых установок и 134 дюйма для новых строительных установок. Эти лифты могут обеспечить доступ к трем различным уровням и могут подниматься на высоту до 25 футов. Размеры лифта в футах варьируются от 4 на 4,5 (48 дюймов на 54 дюйма) до 3,5 на 5 (42 дюйма на 60 дюймов).
Требования к размеру коммерческих подъемников для инвалидных колясок: Существует ряд подъемников для перемещения инвалидных колясок с одного уровня на другой в коммерческих условиях, и они будут различаться по размеру. Несколько различных вертикальных подъемников для инвалидных колясок имеют стандартный размер кабины 36 на 54 дюйма. Настраиваемые размеры также доступны до 18 квадратных футов. Наклонный подъемник для инвалидных колясок обеспечивает доступ по лестнице с помощью платформы, которая перемещается вверх и вниз по ступенькам.Размеры платформы 30 дюймов на 49 дюймов, также доступна настройка для более крупных размеров.

Модернизация коммерческого лифта

Если вы хотите отремонтировать или модернизировать существующий лифт или лифт, мы можем помочь и с этим, с нашими услугами по ремонту, техническому обслуживанию и модернизации лифта.

Модернизация лифта состоит из модификаций старого лифта, чтобы убедиться, что он соответствует нормам.Модернизация лифта помогает сделать ваш лифт максимально безопасным. По мере того, как лифты стареют и разрабатываются новые меры безопасности, ваш лифт может прийти в негодность или устареть. Модернизация может состоять из обновления тормозной системы, обновления аварийной поддержки и других модификаций, которые либо улучшат безопасность, либо улучшат работу. Лифт должен соответствовать строительным нормам и правилам для обеспечения безопасности пассажиров и для легального использования. Такие аспекты, как размер лифта и размеры шахты лифта, должны соответствовать стандартам безопасности.

Еще один аспект модификации лифта, который следует учитывать, — это обновления для соответствия стандартам ADA. Если у вас есть коммерческий лифт, его размеры должны соответствовать стандартам ADA. Обычно они включают легкодоступное размещение рабочих механизмов и автомобили достаточного размера для размещения пассажира в инвалидной коляске. Другие характеристики включают маркировку шрифтом Брайля, противоскользящее покрытие и звуковые сигналы. Наша служба модернизации лифта может определить, соответствует ли ваш лифт стандартам ADA, и помочь вам внести необходимые изменения.

Коммерческие лифты FAQ

Сколько стоит установка коммерческого лифта?

Стоимость коммерческого лифта будет сильно варьироваться в зависимости от необходимых вам размеров и возможностей, которые нам необходимо знать, чтобы рассчитать точную стоимость. Свяжитесь с нами для получения бесплатного предложения, и мы будем рады ответить на все ваши вопросы!

Насколько велики коммерческие лифты?

Средний размер коммерческого лифта составляет около 22 квадратных футов, но, конечно, он может сильно варьироваться в зависимости от здания и того, что нужно от лифта.

Сколько веса может выдержать грузовой лифт?

Грузовой лифт предназначен для перевозки тяжелых грузов и обычно может выдерживать от 4 000 до 15 000 фунтов.

Сколько стоит содержание лифта?

В среднем, проверка вашего лифта профессиональным обслуживающим персоналом будет стоить около 300 долларов в год; К этому прибавится стоимость необходимого ремонта. Помните, что регулярное обслуживание может помочь вам избежать больших счетов за ремонт в будущем, а также проблем с безопасностью.

Сколько места нужно для лифта?

Стандартному лифту потребуется от 5 до 7 футов пространства по длине и ширине для кабины, а для шахты потребуется не менее 4 футов глубины ямы.

Сколько людей может поместиться в лифте или лифте?

Это зависит от размеров лифта, но хорошим показателем является указанная мощность. В большинстве случаев лифт может выдержать больший вес, чем количество людей, которые физически могут поместиться в лифте, поэтому должно быть легко оставаться на должной мощности.

Какова ширина типичной двери лифта?

Стандарты

ADA, которые определяют типичные размеры лифта для обеспечения доступности для людей с ограниченными возможностями, предписывают, чтобы двери лифта были не менее 36 дюймов в ширину, чтобы инвалидные коляски могли спокойно проходить через них.

Что такое служебный лифт?

Служебный лифт похож на грузовой лифт. Он предназначен для переноски грузов с одного этажа на другой. Служебный лифт обычно используется персоналом и доступен только сотрудникам.Вы часто будете видеть их в больницах, чтобы персонал мог быстро перемещать тележки и предметы снабжения с этажа на этаж.

Что такое шахта лифта?

Шахта — это проход, по которому проходит лифт. Это пространство, к которому пассажир не имеет доступа в обычных обстоятельствах.

Какой размер шахты лифта?

Это полностью зависит от габаритов рассматриваемого лифта. В большинстве случаев шахта лифта должна иметь пространство для приямка не менее 4 футов в нижней части шахты, но длина и ширина обычно будут немного больше, чем размер кабины лифта.

Что такое пассажирский лифт?

Пассажирский лифт — это именно то, что следует из названия: он предназначен для перевозки людей с одного этажа на другой.

Что такое грузовые лифты?

Грузовой лифт предназначен для перевозки грузов, а не людей. Обычно они могут выдерживать более тяжелые нагрузки.

Нужен ли в двухэтажном доме лифт?

Как правило, если в вашем здании менее трех этажей, вам не требуется устанавливать лифт, но есть исключения, поэтому вам следует проверить стандарты ADA.Кроме того, учтите, что, хотя по закону лифт может и не требоваться, все же важно, чтобы люди могли перемещаться между этажами.

Насколько высоки стандартные лифты и двери лифта?

Стандартная дверь лифта имеет высоту от 6 до 8 футов, при этом общая высота лифта находится где-то в этом диапазоне.

Какой стандартный размер лифта в футах?

Типичные размеры лифта в футах составляют от 5 футов 8 дюймов на 4 фута 3 дюйма до 5 футов 8 дюймов на 7 футов 11 дюймов.Размеры лифта можно настроить в зависимости от ваших потребностей.

Хотите узнать больше? Запросить бесплатный каталог или цитату

Если вы все еще не совсем уверены, какой коммерческий лифт подходит для ваших нужд, просто запросите бесплатный полноцветный каталог: он включает в себя размеры коммерческого лифта для каждой модели, а также его грузоподъемность, требования к установке и многое другое. Мы также будем рады предоставить бесплатное ценовое предложение: просто сообщите нам несколько деталей о том, что вы ищете, чтобы узнать цену на лифт, который соответствует вашим требованиям.Представители также доступны для помощи клиентам по телефону, отвечая на уместные вопросы о размерах лифта, его вместимости, возможностях настройки и многом другом. Дайте нам кольцо: мы здесь, чтобы помочь!

Последнее обновление страницы: Энди Дарнли

Подъемник и размеры лифта для инвалидов

Для пожилых людей или людей с ограниченными возможностями проблемы с мобильностью затрудняют посещение мероприятий в церквях, домах и клубах.Лифты LULA (лифты для ограниченного использования) от Nationwide Lifts обеспечивают доступное решение для преодоления архитектурных барьеров этих объектов.

Лифты LULA, иногда называемые «лифтами для инвалидов», используются в небольших зданиях или зданиях с ограниченным доступом, где установка полноразмерного лифта невозможна. Они идеально подходят для церквей, некоммерческих зданий и небольших офисов. Они были созданы как нечто среднее между подъемником для инвалидных колясок и полноразмерным лифтом, чтобы обеспечить доступ тем, кто не может уверенно и безопасно подниматься по лестнице.

Размеры и характеристики

Лифт LULA меньше, чем традиционные лифты, его площадь составляет 18 квадратных футов, ширина 3 фута 6 дюймов, глубина 5 футов, возможны дополнительные размеры кабины, индивидуальный интерьер и автоматические двери автомобиля. Автоматическое управление обеспечивает простоту управления Лифты LULA оснащены функциями безопасности, в том числе аварийным освещением и сигнализацией, поручнями и функцией спуска с питанием от аккумулятора в случае отключения электроэнергии.

Безопасность

Лифт LULA превосходит нормы безопасности, установленные Американским обществом инженеров-механиков, и поставляется со всем, что вы найдете в лифте жилого или коммерческого размера, и многим другим.На автоматически закрывающихся дверях есть датчики, предотвращающие их закрывание на конечностях и инвалидных колясках, кнопка экстренного вызова внутри автомобиля и нескользящая платформа для инвалидов-колясочников. Также есть кнопка аварийной остановки и система экстренного торможения.

Лифты

LULA специально разработаны для людей с ограниченными возможностями и обеспечивают доступность в соответствии с требованиями ADA, которая соответствует государственным и национальным кодексам. Они оснащены кабиной, достаточно большой, чтобы разместить инвалидную коляску. У них есть кнопки вызова лифта и поручни, установленные на определенной высоте, а также защитные устройства для повторного открытия двери, которые снова открывают дверь без физического контакта.

Установка

Лифты

LULA легко установить в 14-дюймовую яму, не требующую выемки грунта. Уменьшенный надземный зазор до 10 футов 7 дюймов, который подходит для большинства объектов, с обслуживанием каждые шесть месяцев, по сравнению с ежемесячным для стандартных лифтов, так что вы экономите на обслуживании расходы.

Лифты

LULA — это один из наиболее практичных вариантов передвижения для пожилых людей и людей с ограниченными физическими возможностями, который помогает им перемещаться между этажами коммерческих зданий.Они также могут быть установлены в частных домах и оснащены двухскоростными дверями из нержавеющей стали, которые придают элегантный современный вид.

Nationwide Lifts, поставщик лифтов LULA, предлагает лучшую в отрасли гарантию. Свяжитесь с нами сегодня по телефону 888-323-8755 для получения дополнительной информации о лифтах для инвалидов LULA. Знание, что вы выбрали компанию с офисами в США, дает вам уверенность в том, что ваш лифт обслуживается большой командой высококвалифицированных профессионалов, приверженных обслуживанию клиентов.Мы с нетерпением ждем возможности служить вам в ближайшее время.

Есть ли у меня место для лифта?

«Где я могу установить лифт?» — один из наиболее частых вопросов, которые задают при рассмотрении вопроса о том, чтобы установить лифт в вашу собственность.

Необходимое пространство для вертикального подъемника

Площадь или площадь вертикального лифта в здании определяется вашими требованиями. Эти требования в целом можно разделить на две категории; будет ли лифт использоваться передвигающимися людьми или потребуется дополнительное пространство для инвалидов-колясочников.

При рассмотрении инвалидов-колясочников обычная площадь пола на платформе или в кабине должна быть не менее 1100 мм x 1400 мм (в соответствии с требованиями части M Строительных норм). Могут использоваться меньшие размеры, особенно в частных домах, если известен размер инвалидной коляски. Тогда производитель лифта будет иметь размер шахты, соответствующий размеру этажа лифта.

Размер платформы и размер вала

Размер вала также будет зависеть от типа системы привода, используемой для подъема и опускания лифта.Например, платформенный подъемник MC2000 от Invalifts имеет размер вала 1250 мм x 1560 мм, что всего на несколько сантиметров больше, чем его размер платформы 1100 мм x 1400 мм. Этот компактный вал возможен, поскольку используется уникальная система с цепным приводом, позволяющая использовать самый большой размер платформы на самом маленьком валу.

Если подъемник будет использоваться в качестве домашнего подъемника для передвижных лиц, то шахту можно сделать очень малых размеров. Выбранный тип приводной системы снова влияет на занимаемую площадь.Подъемник Inva Home Lift может быть изготовлен с невероятно маленькими размерами 950 мм x 1150 мм. При таких компактных размерах платформенный лифт легко помещается на лестничной клетке или в другом месте, занимая не больше места, чем кресло.

Не забудьте высоту перемычки

До сих пор мы рассматривали необходимое пространство для установки, но мы также должны учитывать высоту помещения. В частности, решающим измерением будет высота перемычки на верхней площадке. У каждого производителя лифтов есть требования к минимальной высоте над головой.Это измерение проводится от уровня готового пола на верхней площадке до потолка или первого препятствия. Требуемая высота для подъемника с платформой обычно меньше, чем для пассажирского лифта традиционного типа.

Для платформенных лифтов MC2000 и Inva Home Lift требуется всего 2230 мм высоты над головой, тогда как для пассажирского лифта M6000 требуется 3540 мм. Некоторые производители могут использовать дверь меньшего размера (высотой 1900 мм), чтобы снизить требования к высоте над головой на 100 мм.

А яма?

Другое необходимое пространство будет ниже шахты лифта, так как для большинства подъемников платформ потребуется приямок от 55 до 100 мм.Для MC2000 требуется яма диаметром 60 мм, но если яму невозможно сформировать, можно использовать пандус у самой нижней двери.

Могу ли я установить в своей собственности наклонный лифт?

Если предполагалось, что наклонный подъемник для инвалидной коляски будет иметь дело с лестничным пролетом, то двумя наиболее важными параметрами будут ширина лестницы и размер зоны приземления (подножия лестницы). Доступны платформы разных размеров, но, опять же, стандарт для инвалидных колясок составляет 1250 мм в длину и 800 мм в глубину для требований общественного доступа.Размеры частных домов могут быть разными, но могут составлять всего 800 мм x 800 мм.

При рассмотрении любого наклонного лифта производитель лифта предоставит подробную информацию об общих размерах в зависимости от способа установки лифта, включая то, устанавливается ли он на стене или на стойке.

Для получения дополнительной информации о нашем ассортименте платформенных подъемников посетите сайт www.invalifts.com или свяжитесь с нами по телефону 0845 468 2543.

Том 2 и Пассажирские лифты

Часть M Том 2 содержит практическое руководство по соблюдению требований строительных норм для зданий кроме жилищ.Этот пост является третьим в серии наших блогов, посвященных строительным нормам, Часть M: Том 2, и подробно описывает требования к пассажирским лифтам в Части M.

Что такое Часть M: Том 2?

Эти строительные нормы и правила относятся к доступности и использованию зданий, Утвержденный документ M (издание 2015 г.) Том 2 для зданий, отличных от жилых (все другие типы зданий), и дает указания по обеспечению соответствия зданиям общественного доступа Закону о равенстве (ранее DDA).

Раздел 3 Части M Тома 2 устанавливает цель для горизонтального и вертикального перемещения людей в зданиях, сначала охватывая общие положения по подъему и требования к конструкции, прежде чем переходить к конкретным требованиям для каждого типа лифта.

Ниже мы изложили конкретные требования к пассажирским лифтам, а также некоторые дополнительные элементы, которые стоит рассмотреть в составе лифтов Part M.

Пассажирские лифты в корпусе

Независимо от типа лифта, при размещении подъемного устройства в любом здании необходимо учитывать определенные общие соображения по проектированию, чтобы обеспечить соответствие строительным требованиям Части М.

Вообще говоря, пассажирские лифты обычно устанавливаются в новостройках, где легче построить шахту и приямок лифта.Пассажирские лифты также являются идеальным решением для зданий, где лифты будут часто использоваться, либо из-за размера здания, либо там, где лифт будет основным способом передвижения между этажами.

Сводка

Как только вы узнаете, какой продукт вам нужен, всегда стоит сообщить выбранному поставщику лифта, что вам нужен лифт, соответствующий требованиям Part M или « лифт Part M », и они смогут помочь вам в этом процессе. Дальнейшее подробное руководство по этой теме. для других типов лифтов, а также имеется руководство по общим требованиям:

Часть M: общий обзор
Часть M: Общие требования к подъемным устройствам
Часть M и подъемники платформы
Подъемники части M и платформы

Конечно, соответствие Части M — лишь один из многих факторов, которые необходимо оценить при выборе правильного типа лифта для вашего строительного проекта.Фактически, у нас есть полезный блог, в котором излагаются три ключевых момента при выборе подъемника.

Чем мы можем помочь?

Авторитетный поставщик подъемников сможет помочь вам в принятии решения, однако, безусловно, стоит быть хорошо осведомленным об этих конструктивных соображениях. Здесь, в Stannah, мы предлагаем широкий ассортимент продукции для пассажирских лифтов (и платформенных лифтов), чтобы обеспечить легкую вертикальную циркуляцию, работая с вами над решением вашей проблемы доступа и соблюдением строительных норм.

Чтобы увидеть основные требования к продукту, особенности строительства и типичное время установки, почему бы не взглянуть на нашу инфографику по удобным пассажирским подъемникам и подъемникам с платформами.

Все еще не уверены? Нет проблем! Свяжитесь с одним из наших экспертов.

Почему мы эксперты?

Stannah поставляет лифты с 1867 года и имеет значительный опыт решения проблем, с которыми сталкиваются архитекторы, владельцы зданий и проектировщики.Мы являемся членами Ассоциации производителей лифтов и эскалаторов (LEIA) и на протяжении многих лет поддерживаем различные комитеты в разработке отраслевых правил и стандартов. Наш опыт означает, что мы авторитетны в лифтовой индустрии. www.stannahlifts.co.uk

Свод правил штата Калифорния, раздел 8, раздел 3094.2. Вертикальные платформенные (инвалидные) подъемники.

(a) Для целей этого раздела, положения ASME A17. 1-1993, Раздел 2000, Вертикальные подъемники для инвалидных колясок, за исключением Правила 2000.10a и Правило 2000.10i (2), включены сюда в качестве ссылки.

(b) Вертикальные подъемники с платформой (для инвалидных колясок) должны соответствовать ASME A17.1-1993, Раздел 2000, Вертикальные подъемники для инвалидных колясок, за исключением Правил 2000.10a и 2000.10i (2).

(c) Вертикальные платформенные подъемники (подъемники для инвалидных колясок) с подъемом пяти футов или меньше могут быть установлены без ограждения взлетно-посадочной полосы, если площадки и платформа соответствуют ASME A17.1-1993, раздел 2000, Вертикальные подъемники для инвалидных колясок, Правило 2000.1c , кроме Правила 2000.1c (1), и следующее:

(1) Устройство, требуемое в ASME A17.1-1993, Раздел 2000, Правило 2000.1c (6), должно останавливать движение платформы вниз на максимальном расстоянии перемещения 1 дюйм при активации. Платформа не должна перемещаться больше, чем доступно для перемещения устройства.

(2) Переключатели, как требуется в ASME A17.1-1993, Раздел 2000, Правило 2000.1c (6), должны быть принудительно открыты устройством.

(3) Органы управления на нижней площадке должны располагаться на расстоянии не менее 24 дюймов от любых движущихся частей платформы и взлетно-посадочной полосы, но в пределах прямой видимости платформы.

(4) Глубина ямы не должна превышать 4 дюймов.

(5) Контрастная полоса очерчивает зону ямы.

(d) На взлетно-посадочной полосе должно быть предусмотрено отдельное средство для отключения питания лифта, доступное с нижней площадки приземления взлетно-посадочной полосы и используемое при доступе к приямку или к нижней стороне платформы.

(e) Если нижняя дверь взлетно-посадочной полосы оборудована электрическим замком, должна быть предусмотрена резервная аккумуляторная батарея для электрического разблокирования двери для аварийной эвакуации в случае отключения электроэнергии.

(f) Полностью закрытые взлетно-посадочные полосы, если они установлены, должны быть освещены для обеспечения постоянного освещения не менее пяти футовых свечей внутри платформы.

(g) Вертикальные платформенные подъемники (инвалидные коляски) должны иметь устройство для ручного опускания. Устройство для опускания предназначено для использования другими людьми для опускания подъемника на нижнюю площадку, если движение подъемника вниз будет затруднено. Опускающее устройство должно соответствовать следующим требованиям:

(1) Устройство должно быть защищено от несанкционированного использования.

(2) Устройство должно работать или быть доступным извне.

(3) При необходимости доступа к взлетно-посадочной полосе для работы устройства должен быть предусмотрен проем на взлетно-посадочной полосе с запирающейся крышкой / панелью. Отверстие и крышка / панель должны соответствовать следующим требованиям:

(A) Отверстие должно быть достаточного размера и расположено так, чтобы обеспечивать безопасный доступ к опускающему устройству и доступ к нему; и

(B) Крышка / панель должна быть заперта, а ключ должен быть доступен в помещении в обычные рабочие часы под контролем уполномоченного лица.

(h) Вертикальные платформенные подъемники (инвалидные коляски) предназначены для использования людьми с ограниченными возможностями и не должны использоваться для транспортировки материалов.

(1) Грузоподъемность не может быть превышена материалами, принадлежащими инвалиду, детям, находящимся в ведении инвалида, или сопровождающим лицом, сопровождающим инвалида.

(1) Международный символ доступности;

(2) Лифт не должен использоваться для транспортировки материалов или оборудования;

(3) Грузоподъемность; и

(4) Телефонный номер, по которому можно позвонить в случае чрезвычайной ситуации.

(j) Двери взлетно-посадочной полосы высотой более 4 футов, изготовленные из непрозрачного материала, могут быть оборудованы смотровым окном. Если имеется смотровая панель, она должна:

(1) закрывать площадь не менее 25 квадратных дюймов;

(2) Уметь отбросить шестидюймовый шар; и

(3) быть по центру двери, где центр панели не более чем на 42 дюйма выше уровня пола.

(k) Если предусмотрены двери взлетно-посадочной полосы и взлетно-посадочной полосы прозрачной конструкции, подробные чертежи материалов и креплений должны быть представлены в Отдел для проверки до установки.Отделение должно проверить чертежи на предмет структурной целостности между дверью, элементами каркаса и креплениями в соответствии с общепринятой практикой установки.

(l) Прозрачные материалы, используемые для корпусов, дверей или смотровых панелей, должны иметь маркировку, соответствующую ANSI Z97.1-1984.

(м) Все двери взлетно-посадочной полосы должны быть установлены заподлицо с внутренней стороной подъемного пути.

(n) На подъемниках с вертикальной платформой (для инвалидных колясок), где установлено ограждение взлетно-посадочной полосы, и ограждение соответствует требованиям ASME A17.1-1993, Раздел 2000, Вертикальные подъемники для инвалидных колясок, Правило 2000.1a, Ограждение взлетно-посадочной полосы При условии, промежуточная посадка, если она предусмотрена, должна соответствовать следующим положениям:

(1) Доступ к платформе на промежуточной посадке соответствует ASME A17. 1-1993, Раздел 2000, Правило 2000.1a (3), и лифт соответствует ASME A17.1-1993, Раздел 2000, Правила 2000.1a (4), (5), (6) и (7). .

(2) Дверь промежуточной лестничной площадки должна быть устроена так, чтобы ее нельзя было открыть снаружи шахты подъемника во время работы лифта.

(o) Рабочие устройства и органы управления должны соответствовать следующим требованиям:

(1) Все пассажирские рабочие устройства и органы управления должны быть постоянного давления.

(2) Рабочие устройства должны быть спроектированы так, чтобы «верхняя» и «нижняя» цепи не могли работать одновременно.

(p) Вертикальные подъемники платформ (инвалидных колясок), которые требуют поворота инвалидной коляски или транспортного средства на 90 градусов для выхода, должны соответствовать следующим требованиям:

(1) Свободные внутренние размеры платформы могут варьироваться от 42 до 48 дюймов на с одной стороны на 54 дюйма до 60 дюймов с другой стороны.

(2) При увеличении минимальной ширины платформы в 42 дюйма максимальная длина платформы в 60 дюймов должна быть уменьшена на количество дюймов, на которое была увеличена ширина (см. Таблицу в разделе 3093.46 (b)).

(3) При уменьшении длины платформы ширина платформы должна увеличиваться на ту же величину, на которую была уменьшена длина.

(4) Боковой вход двери платформы на длинной стороне должен иметь петли на конце, ближайшем к двери платформы, на короткой стороне, если только дверь не приводится в действие от источника энергии.

(q) Подъемники с вертикальной платформой (для инвалидных колясок), соответствующие требованиям ASME A17.1-1993, Раздел 2000, Вертикальные подъемники для инвалидных колясок, Правило 2000.1a, Обеспечивается ограждение взлетно-посадочной полосы, могут проходить через пол, если это одобрено местными строительными органами и органами пожарной безопасности.

(r) Подъемник с вертикальной платформой (инвалидной коляской) может быть заблокирован по соображениям безопасности, но должен оставаться разблокированным в обычные рабочие часы. Примечание. Установка всех подъемников с вертикальной платформой (для инвалидных колясок) регулируется местными строительными нормами, правилами пожарной безопасности и лицензией подрядчиков.

	Кол-во лиц	Масса	Ширина	Глубина
Минимальный размер	8 человек	630 кг	1100 мм	1400 мм
Большой размер *	17 человек	1275 кг	1200 мм	2300 мм

Адаптация лифтов для МГН и инвалидов

Нажмите на нужный элемент и узнайте как обеспечить его доступность:

Лифтовый холл

Нажмите на нужный элемент и узнайте как обеспечить его доступность:

Лифты. Специальные требования доступности для инвалидов и других маломобильных групп населения при капитальном ремонте и приспособлении зданий и сооружений

Предисловие

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Существенные опасности и препятствия для обеспечения доступности

5 Требования по обеспечению доступности

6 Сопроводительная документация

О повышении доступности

Лифт для инвалидов-колясочников от компании «Оптима Лифт»

Информация о стоимости

Лифты Специального Назначения | Лифты Для Инвалидов

Больничные лифты: безотказность и скорость

Подъемники и лифты для инвалидов

Подъемник для транспортирования пассажиров в кресле-коляске без сопровождения модель ПП-2015

Пассажирский лифт для перевозки пассажиров на инвалидных колясках индекс ПП-0601И

Подъемник для транспортирования пассажиров в кресле-коляске без сопровождающего. Модель ППО-2008.

Подъемник инвалидный наклонный для транспортирования пассажиров в кресле-коляске без сопровождающего.

Лифт для инвалидов-колясочников: размеры, виды, особенности

Требования к подобным устройствам

Особенности лифтов для инвалидов

Закрытые подъёмники вертикального перемещения

Открытые платформы вертикального перемещения

Наклонное перемещение платформы

Инвалидные лифты

Основные характеристики

Для людей с ограниченными возможностями

Стандартные размеры кабины

Варианты отделки кабины

Сравнительная таблица вертикальных подъемников для инвалидных колясок

Требования к лифтам ADA: руководство по размерам ADA

Соответствие ADA

Лифты и лифты для жилых домов

Обслуживание и обучение лифтов

Коммерческий лифт Информация о стоимости, размерах, установке и многом другом

Руководство по покупке коммерческого лифта: Как приобрести и установить коммерческий лифт

Изучение возможностей вашего коммерческого лифта

Типы коммерческих лифтов

Пассажир

LULA

Подъемники для инвалидных колясок

Грузовые лифты

Кухонные лифты

Гидравлический

Тяга

Кабельный барабан

Винтовая передача

Стекло

MRL

на открытом воздухе

Как это работает? / Обучающие видео

Технические характеристики / BIM / Чертежи

Размеры коммерческого лифта

Элеватор Тип

Технические характеристики

Насколько велика шахта лифта? Размеры подъемного вала и инструкции

Рекомендации по доступности

Модернизация коммерческого лифта

Коммерческие лифты FAQ

Сколько стоит установка коммерческого лифта?

Насколько велики коммерческие лифты?

Сколько веса может выдержать грузовой лифт?

Сколько стоит содержание лифта?

Сколько места нужно для лифта?

Сколько людей может поместиться в лифте или лифте?

Какова ширина типичной двери лифта?

Что такое служебный лифт?

Что такое шахта лифта?

Какой размер шахты лифта?

Что такое пассажирский лифт?

Что такое грузовые лифты?

Нужен ли в двухэтажном доме лифт?

Насколько высоки стандартные лифты и двери лифта?

Какой стандартный размер лифта в футах?

Хотите узнать больше? Запросить бесплатный каталог или цитату

Подъемник и размеры лифта для инвалидов
